نمونه سوالات برق صنعتی درجه 2 با پاسخنامه

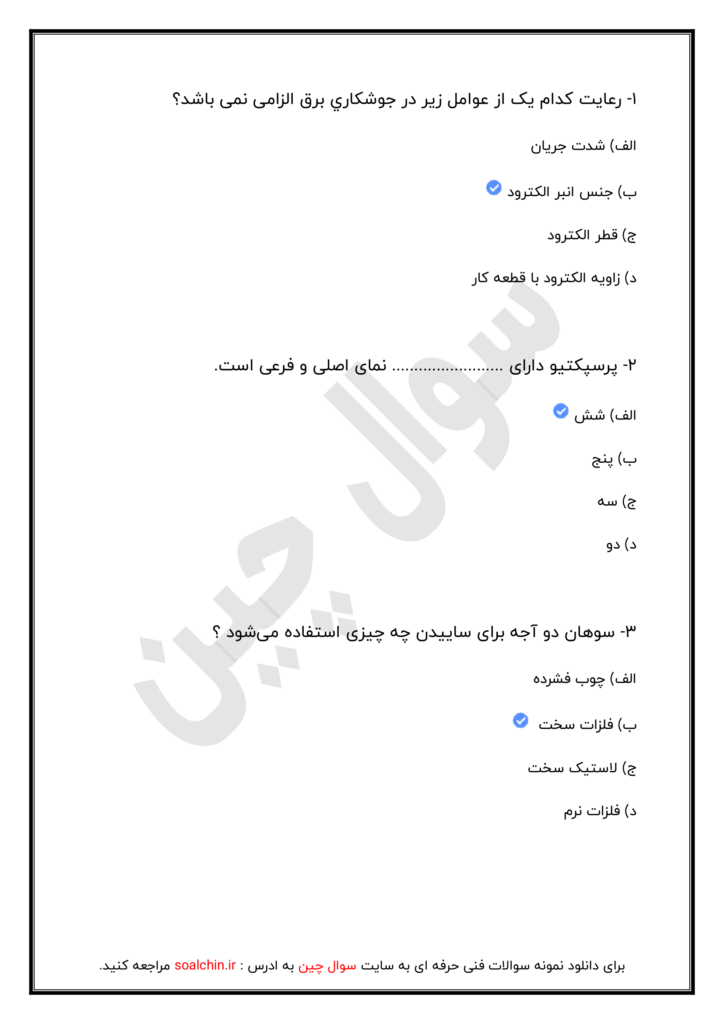

1- رعایت کدام یک از عوامل زیر در جوشکاري برق الزامی نمی باشد؟

• الف) شدت جریان
• ب) جنس انبر الکترود
• ج) قطر الکترود
• د) زاویه الکترود با قطعه کار

2- پرسپکتیو دارای ……………………. نمای اصلی و فرعی است.

• الف) شش
• ب) پنج
• ج) سه
• د) دو

3- سوهان دو آجه برای ساییدن چه چیزی استفاده می­شود ؟

• الف) چوب فشرده
• ب) فلزات سخت
• ج) لاستیک سخت
• د) فلزات نرم

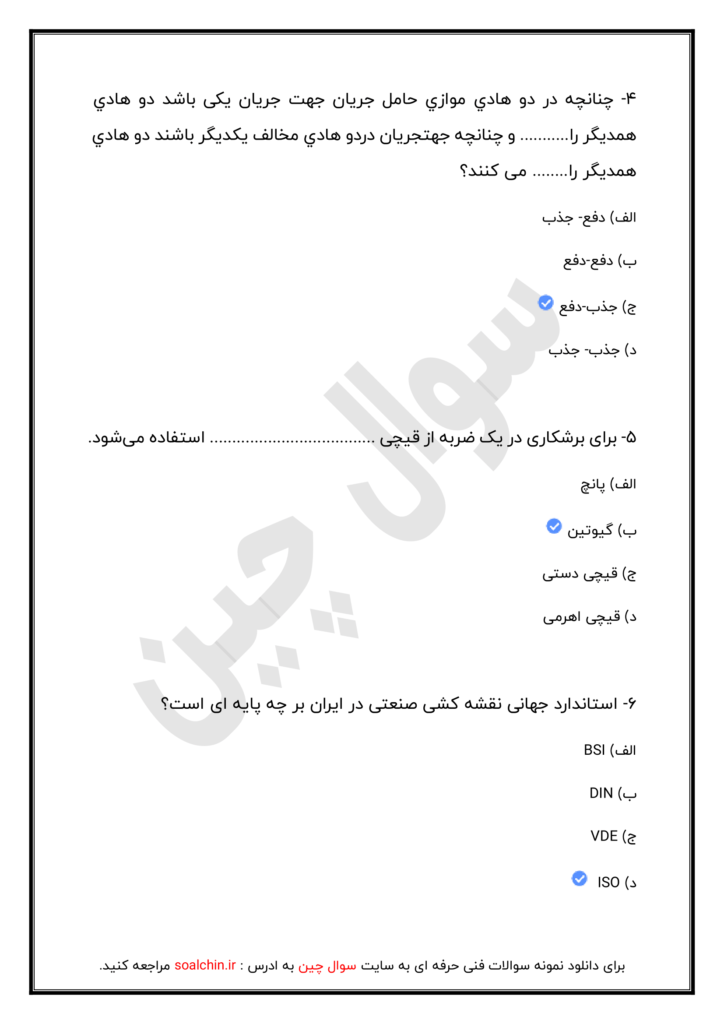

4- چنانچه در دو هادي موازي حامل جریان جهت جریان یکی باشد دو هادي همدیگر را ………..و چنانچه جهتجریان دردو هادي مخالف یکدیگر باشند دو هادي همدیگر را ……..می کنند؟

• الف) دفع -جذب
• ب) دفع-دفع
• ج) جذب-دفع
• د) جذب -جذب

5- برای برشکاری در یک ضربه از قیچی ………………………………. استفاده می‌شود.

• الف) پانچ
• ب) گیوتین
• ج) قیچی دستی
• د) قیچی اهرمی

6- استاندارد جهانی نقشه کشی صنعتی در ایران بر چه پایه ای است؟

• الف) BSI
• ب) DIN
• ج) VDE
• د) ISO

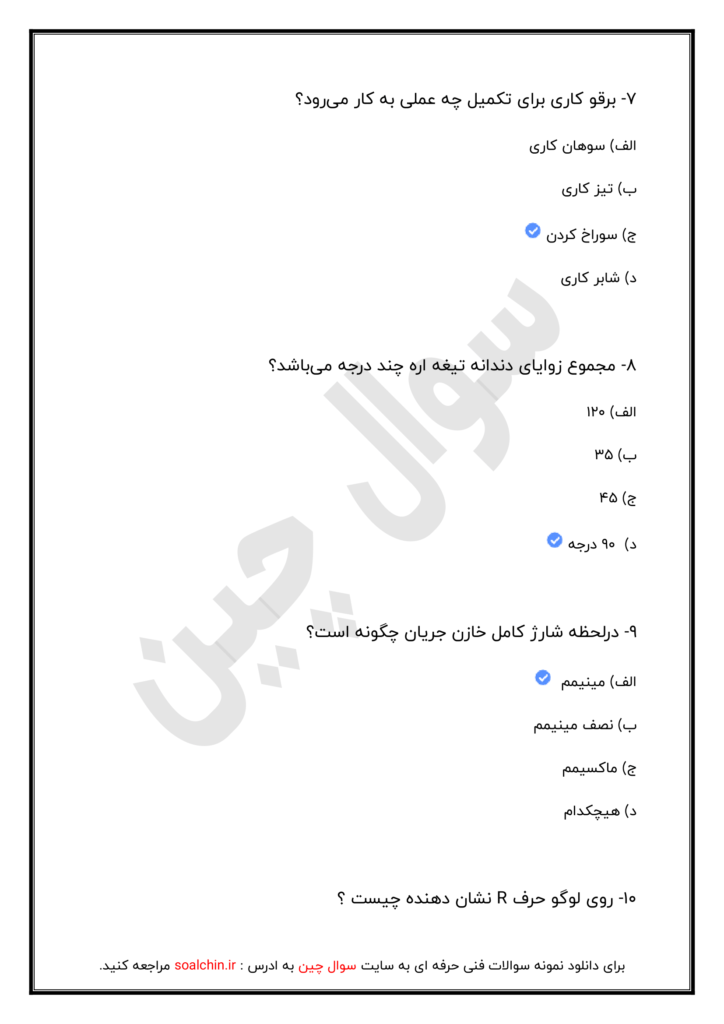

7- برقو کاری برای تکمیل چه عملی به کار می­رود؟

• الف) سوهان کاری
• ب) تیز کاری
• ج) سوراخ کردن
• د) شابر کاری

8- مجموع زوایای دندانه تیغه اره چند درجه می­باشد؟

• الف) 120
• ب) 35
• ج) 45
• د)  90 درجه

9- در لحظه شارژ کامل خازن جریان چگونه است؟

• الف) مینیمم
• ب) نصف مینیمم
• ج) ماکسیمم
• د) هیچکدام

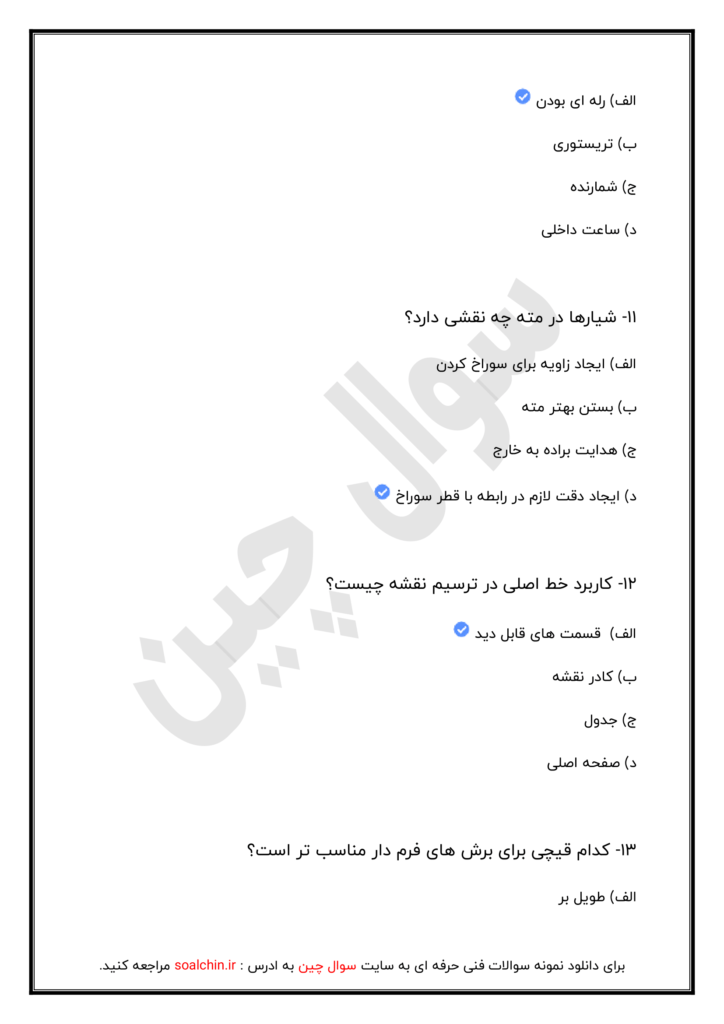

10- روی لوگو حرف R نشان دهنده چیست ؟

• الف) رله ای بودن
• ب) تریستوری
• ج) شمارنده
• د) ساعت داخلی

11- شیارها در مته چه نقشی دارد؟

• الف) ایجاد زاویه برای سوراخ کردن
• ب) بستن بهتر مته
• ج) هدایت براده به خارج
• د) ایجاد دقت لازم در رابطه با قطر سوراخ

12- کاربرد خط اصلی در ترسیم نقشه چیست؟

• الف)  قسمت های قابل دید
• ب) کادر نقشه
• ج) جدول
• د) صفحه اصلی

13- کدام قیچی برای برش های فرم دار مناسب تر است؟

• الف) طویل بر
• ب) سوراخ بر
• ج) زاویه بر
• د) فرم بر

14- از انواع سیستم های اندازه گیری می­توان به …………….. و ………………  اشاره نمود.

• الف) سیستم ISO
• ب) سیستم اینچی
• ج) سیستم متریک
• د)  گزینه ب و ج

15- قلاویزه راستگرد چه وسیله است؟

• الف) پیچ ها را روان کرد
• ب) داخل سوراخ ها را با ان رزوه کرد
• ج) میله ها را رزوه کرد
• د) الف و ب

16- علت استفاده از مقیاس نقشه …………………………… است.

• الف) زیبایی
• ب) راحت شدن کار
• ج) خیلی بزرگ یا کوچک بودن اندازه ها
• د) الف و ج

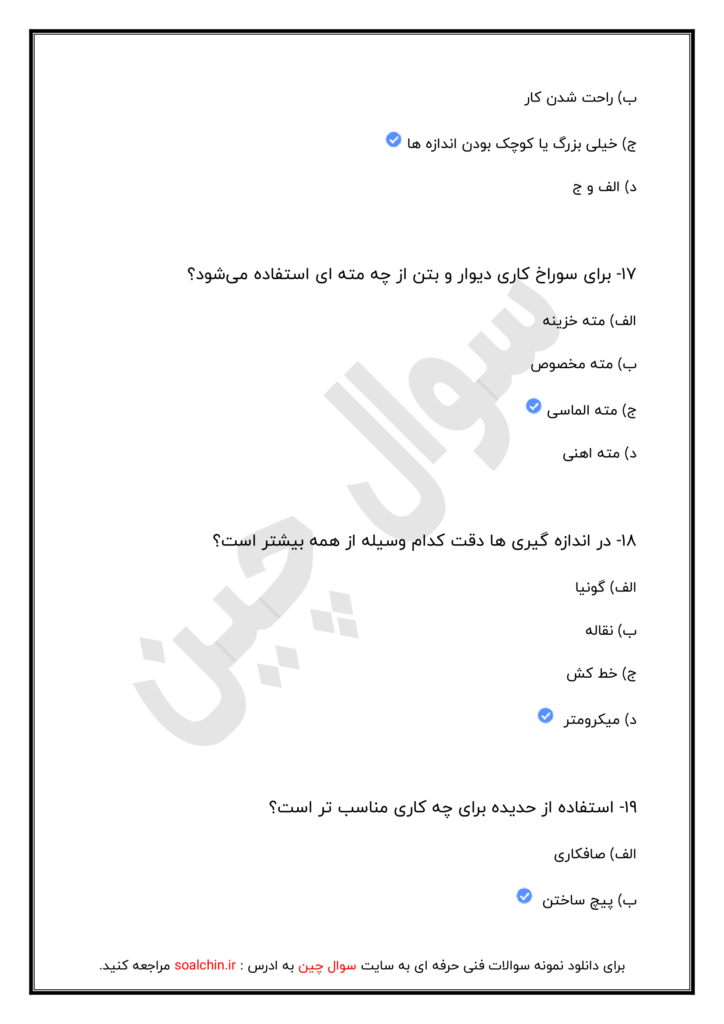

17- برای سوراخ کاری دیوار و بتن از چه مته ای استفاده می­شود؟

• الف) مته خزینه
• ب) مته مخصوص
• ج) مته الماسی
• د) مته اهنی

18- در اندازه گیری ها دقت کدام وسیله از همه بیشتر است؟

• الف) گونیا
• ب) نقاله
• ج) خط کش
• د) میکرومتر

19- استفاده از حدیده برای چه کاری مناسب تر است؟

• الف) صافکاری
• ب) پیچ ساختن
• ج) مهره ساختن
• د) سوراخ کردن

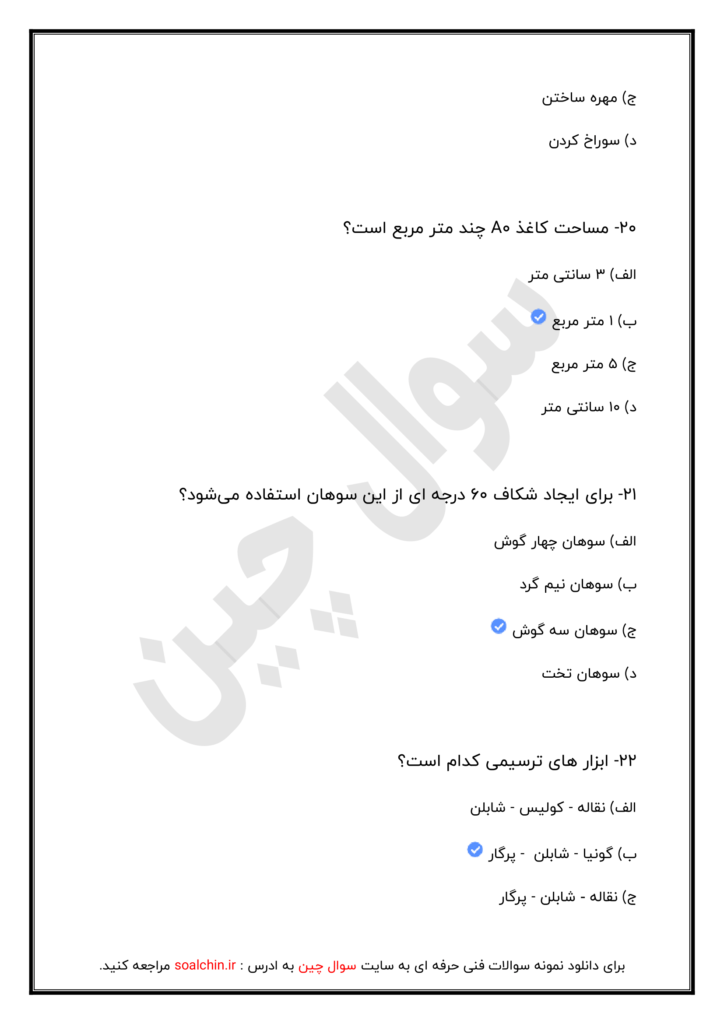

20- مساحت کاغذ A0 چند متر مربع است؟

• الف) 3 سانتی متر
• ب) 1 متر مربع
• ج) 5 متر مربع
• د) 10 سانتی متر

21- برای ایجاد شکاف 60 درجه ای از این سوهان استفاده می­شود؟

• الف) سوهان چهار گوش
• ب) سوهان نیم گرد
• ج) سوهان سه گوش
• د) سوهان تخت

22- ابزار های ترسیمی کدام است؟

• الف) نقاله – کولیس – شابلن
• ب) گونیا – شابلن  – پرگار
• ج) نقاله – شابلن – پرگار
• د) نقاله – پرگار – چسب

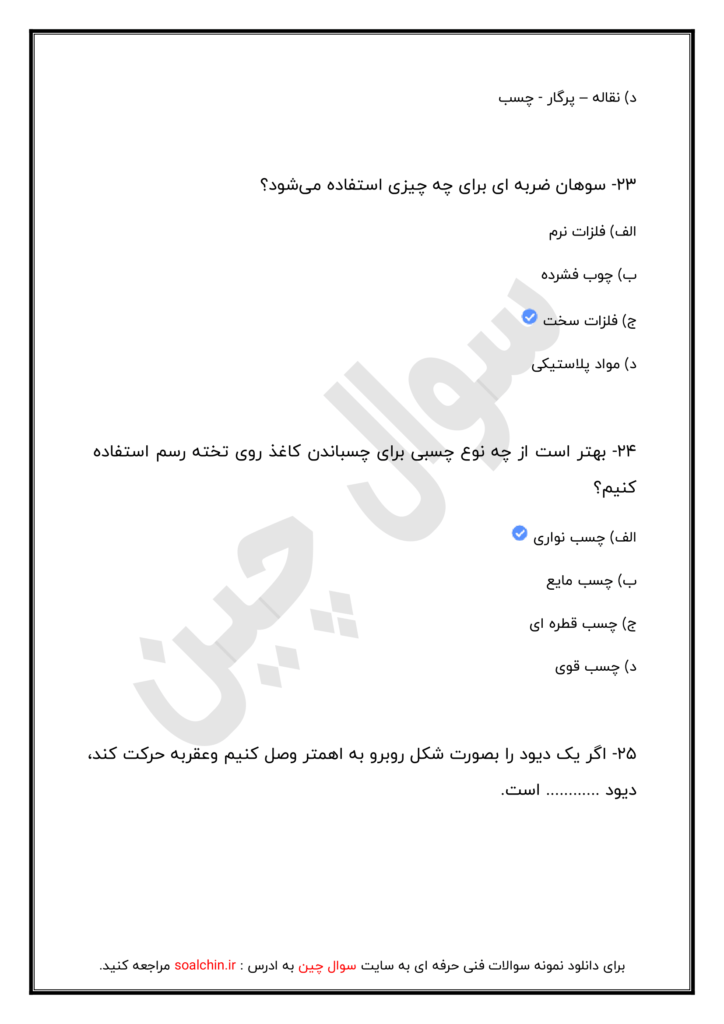

23- سوهان ضربه ای برای چه چیزی استفاده می­شود؟

• الف) فلزات نرم
• ب) چوب فشرده
• ج) فلزات سخت
• د) مواد پلاستیکی

24- بهتر است از چه نوع چسبی برای چسباندن کاغذ روی تخته رسم استفاده کنیم؟

• الف) چسب نواری
• ب) چسب مایع
• ج) چسب قطره ای
• د) چسب قوی

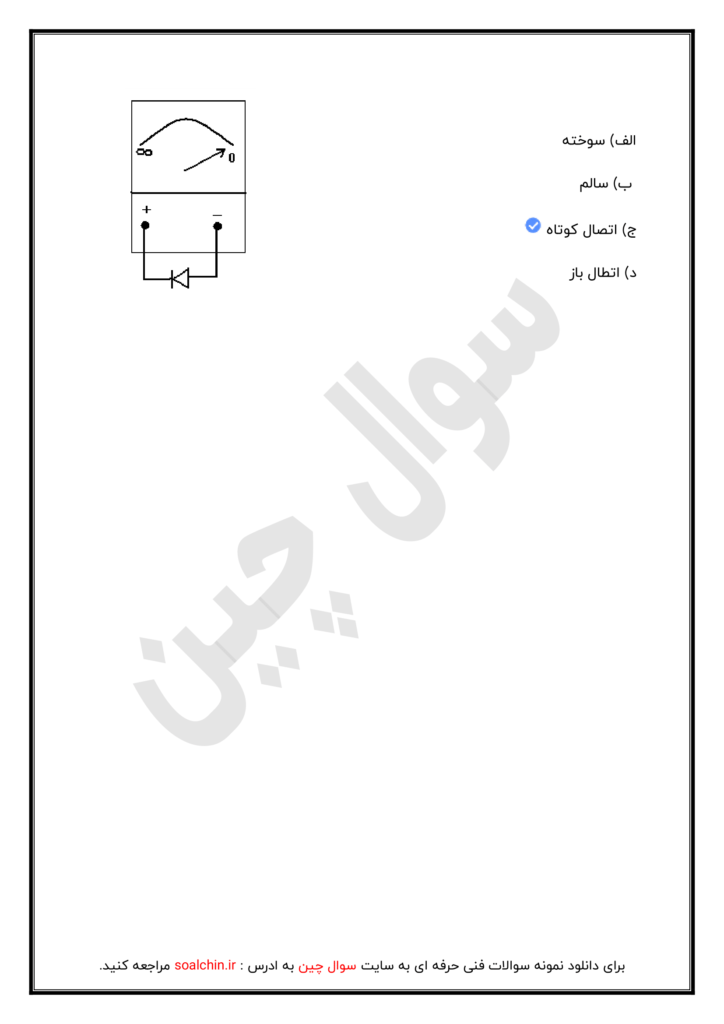

25- اگر یک دیود را بصورت شکل روبرو به اهمتر وصل کنیم وعقربه حرکت کند، دیود…………  است.

• الف) سوخته
•  ب) سالم
• ج) اتصال کوتاه
• د) اتصال باز

26- در یک مسیر مساوی، با ولتاژ مساوی، در مورد افت ولتاژ روی کابل ۲۵mm² و ۱۰mm² کدام گزینه صحیح است؟

• الف) افت ولتاژ روی کابل ۲۵ میلیمتر مربع بیشتر است
•  ب) با هم برابرند
• ج) افت ولتاژ روی کابل ۱۰ میلیمتر مربع بیشتر است
• د) افت ولتاژ به وجود نمی‌آید

27- لحیم کاری در کدام یک از حالت‌های زیر کامل است؟

• الف) سطح لحیم زبر و خاکستری باشد
• ب) سطح لحیم برجسته و کدر باشد
• ج) ضخامت لحیم زیاد باشد
• د) سطح لحیم صاف و براق باشد

28- از اتصالات درب‌دار فولادی در سیم‌کشی روکار در چه مواقعی استفاده می‌شود؟

• الف) مسیر طولانی باشد
• ب) بیش از دو خم مسیر باشد
• ج) در بین مسیر اتصال سیم وجود داشته باشد
• د) مسیر طولانی باشد و بیش از دو خم در مسیر باشد

29- آزاد شدن الکترون در اثر تابش نور مربوط به کدام روش تولید الکتریسیته می‌باشد؟

• الف) پیزوالکتریک
• ب) ترموالکتریک
• ج) فوتوالکتریک
• د) الکتروشیمی

30- طول سیمی را نصف و سطح مقطع سیم را هم نصف کنیم، مقاومت الکتریکی سیم حاصل چه تغییری می‌کند؟

• الف) نصف می‌شود
• ب) دو برابر می‌شود
• ج) چهار برابر می‌شود
• د) تغییر نمی‌کند

31- کلاس (دقت) دستگاه‌های اندازه‌گیری معمولی و صنعتی چقدر است؟

• الف) ۰٫۵ – ۰٫۲ – ۰٫۱
• ب) ۲ – ۰٫۵
• ج) ۱٫۵ – ۰٫۵
• د) ۵ – ۲٫۵ – ۱٫۵ – ۱

32- جهت کنترل یک لامپ از سه نقطه از چه کلیدهایی استفاده می‌شود؟

• الف) یک صلیبی و دو تبدیل
• ب) دو تبدیل و یک تک‌پل
• ج) دو صلیبی و یک تک‌پل
• د) دو تک‌پل و یک دوپل

33- اولین اقدامی که در مورد شخص برق‌گرفته باید انجام داد کدام است؟

• الف) درآوردن لباس‌های او
• ب) خوراندن داروی آرام‌بخش
• ج) تنفس مصنوعی
• د) قطع جریان برق

34- کاربرد فیوزهای مینیاتوری نوع L و G کدام است؟

• الف) نوع L در راه‌اندازی موتورها و نوع G رله جریان زیاد تندکار
• ب) نوع L رله جریان زیاد تاخیری و نوع G رله جریان زیاد تندکار
• ج) نوع L در راه‌اندازی موتورها و نوع G در روشنایی
• د) نوع L در روشنایی و نوع G در راه‌اندازی موتورها

35- علت افشان بودن (چند رشته بودن) اکثر سیم‌های برق چیست؟

• الف) خنثی کردن مقاومت القایی
• ب) خنثی کردن اثر پوستی
• ج) نرم بودن سیم‌ها
• د) صرفه‌جویی در قطر سیم

36- سطح مقطع کابل بر چه اساسی انتخاب نمی‌شود؟

• الف) جریان مجاز
• ب) افت ولتاژ مجاز
• ج) طول کابل
• د) نوع کابل

37- برای کابل‌کشی روی دیوار از چه نوع بستی استفاده می‌شود؟

• الف) بست دو پایه فلزی
• ب) بست کمری بندی
• ج) بست کائوچویی
• د) بست اسبیت

38- توان نوشته شده روی ترانسفورماتور چه توانی است؟

• الف) توان ظاهری
• ب) توان اکتیو
• ج) توان راکتیو
• د) توان مکانیکی

39- کدام وسیله برای نگهداشتن قطعه کار و لخت کردن یا بریدن سیم استفاده می‌شود؟

• الف) دم‌باریک
• ب) انبردست ساده
• ج) انبردست مرکب
• د) سیم‌چین

40- طریقه صحیح اتصال آمپرمتر – ولت‌متر – وات‌متر در مدار به ترتیب چگونه است؟

• الف) سری – سری – موازی
• ب) موازی – سری – سری موازی
• ج) سری – موازی – سری موازی
• د) موازی – موازی – سری موازی

41- دلیل ورقه‌ورقه ساختن هسته ترانسفورماتورها چیست؟

• الف) کاهش تلفات فوکو
• ب) کاهش تلفات هیسترزیس
• ج) افزایش درجه عایق‌کاری
• د) کاهش تلفات مسی و آهنی

42- هر ترانزیستور از چند بخش تشکیل شده است؟

• الف) دو بخش: امیتر و کلکتور
• ب) چهار بخش: بیس – کلکتور – عنصر P و عنصر N
• ج) از اتصال سه عدد دیود
• د) سه بخش: امیتر، کلکتور و بیس

43- افت ولتاژ مجاز بین سیم‌های شبکه و کنتور منزل چند درصد است؟

• الف) ۰.۵ درصد
• ب) ۱.۵ درصد
• ج) ۳ درصد
• د) ۵ درصد

44- مقاومت داخلی کدامیک از دستگاه‌های اندازه‌گیری بسیار کم است؟

• الف) ولت‌متر
• ب) آمپرمتر
• ج) فرکانس‌متر
• د) اهم‌متر

45- یکی از مهم‌ترین عناصر استفاده شده در مدارهای ترتیبی چیست؟

• الف) دیودها
• ب) فلیپ‌فلاپ‌ها
• ج) ریزپردازنده‌ها
• د) EPROM

46- به ترتیب واحد شار مغناطیسی، اندوکسیون مغناطیسی و مقاومت مغناطیسی کدام است؟

• الف) وبر، تسلا، آمپر-دور بر وبر
• ب) تسلا، وبر، آمپر-دور بر وبر
• ج) وبر، آمپر-دور بر وبر، تسلا
• د) آمپر-دور بر وبر، وبر، ماکسول

47- هنگامی که سیم‌ها تحت نیروی کششی و لغزش قرار بگیرند از کدام اتصال استفاده می‌شود؟

• الف) اتصال سر به سر
• ب) اتصال سه راهی
• ج) اتصال طولی
• د) اتصال چهار راهی

48- وظیفه رله حرارتی (بی‌متال) در مدار چیست؟

• الف) حفاظت مدار در برابر اتصال کوتاه
• ب) حفاظت موتور در برابر اضافه‌بار
• ج) افزایش سرعت موتور
• د) کاهش افت ولتاژ مدار

49- در یک موتور سه‌فاز آسنکرون، لغزش (Slip) چه زمانی صفر است؟

• الف) در حالت بی‌باری
• ب) در حالت بار نامی
• ج) در لحظه استارت
• د) در سرعت سنکرون

50- در مدارات فرمان، شستی استوپ (Stop) چگونه در مدار قرار می‌گیرد؟

• الف) به صورت موازی با کنتاکتور
• ب) به صورت سری قبل از شستی استارت
• ج) به صورت موازی با شستی استارت
• د) به صورت سری بعد از موتور
